Διάστημα μέτρησης χωρητικότητας μετρητή Lcr 20Hz-2MHz
Κατηγορία:
Δοκιμαστές ηλεκτρονικών εξαρτημάτων
Προδιαγραφές
Επισημαίνω:
Εισαγωγή
Μετρητής τύπων LCR Benchtop μετρητών ακρίβειας LCR οργάνων δοκιμής παραμέτρου τμημάτων TH2840B 20Hz-2MHz
Ένας μετρητής LCR είναι ένα όργανο ακρίβειας που χρησιμοποιείται για τη μέτρηση της αυτεπαγωγής (λ), της ικανότητας (γ), και της αντίστασης (ρ) των ηλεκτρονικών συστατικών και των κυκλωμάτων. Είναι εξοπλισμένο με ένα ευρύ φάσμα των χαρακτηριστικών γνωρισμάτων και των χαρακτηριστικών, που καθιστούν το κατάλληλο για τις διάφορες εφαρμογές. Εδώ είναι μια επισκόπηση της εισαγωγής, των χαρακτηριστικών γνωρισμάτων, των λειτουργιών, και των εφαρμογών του μετρητή LCR:
Χαρακτηριστικά γνωρίσματα
■Συχνότητα δοκιμής: 20Hz-2MHz
■Υψηλές σταθερότητα και συνέπεια: 14 διαμορφώσεις σειράς
■Υψηλή δύναμη: επίπεδο σημάτων: 20VAC/100mAAC
Ενσωματωμένη ΣΥΝΕΧΗΣ προκατάληψη: ±40VDC/100mADC
Ενσωματωμένη τρέχουσα πηγή: ±2A
■Επίπεδο DCR: 20VDC/100mADC
■Υψηλή ταχύτητα: η διπλή αρχιτεκτονική ΚΜΕ, μέτρηση επιταχύνεται σε 1000 times/s
■Υψηλή ανάλυση: 10,1 ίντσες, ψήφισμα 1280*800, χωρητική οθόνη αφής
■Τρεις μέθοδοι δοκιμής: δοκιμή σημείου, ανίχνευση καταλόγων, και ανίχνευση γραφικών παραστάσεων
■Μέτρηση τέσσερις-παραμέτρου
■multi-parameter 201 σημείου λειτουργία ανίχνευσης καταλόγων
■Η γραφική λειτουργία ανίχνευσης, 4 τροχιές μπορεί να επιλεχτεί αυθαίρετα, υποστήριξη 1/2/4 διασπασμένη οθόνη
■Ταξινομώντας λειτουργία: 10 επίπεδα ταξινόμησης στον τρόπο LCR
■Υψηλή συμβατότητα: σύνολο οδηγίας υποστήριξης SCPI/MODBUS, συμβατό με KEYSIGHT E4980A, E4980AL, HP4284A
Προδιαγραφές
| Πρότυπο | TH2840A | TH2840B | ||
| Επίδειξη | Επίδειξη | 10.1» οθόνη αφής | ||
| Αναλογία | 16:09 | |||
| Ψήφισμα | 1280×RGB×800 | |||
| Παράμετρος | Τρόπος δοκιμής | Παράμετρος τέσσερα επιλέξιμη | ||
| Εναλλασσόμενο ρεύμα | Cp/Cs, Lp/Ls, Rp/Rs, |Ζ|, |Υ|, Ρ, Χ, Γ, Β, Θ, Δ, Q, VAC, IAC | |||
| Συνεχές ρεύμα | RDC, VDC, IDC | |||
| Συχνότητα | Σειρά | 20Hz-500kHz | 20Hz-2MHz | |
| Ακρίβεια | 0,01% | |||
| Ψήφισμα | 0.1mHz (20.0000Hz-99.9999Hz) | |||
| 1mHz (100.000Hz-999.999Hz) | ||||
| 10mHz (1.00000kHz-9.99999kHz) | ||||
| 100mHz (10.0000kHz-99.9999kHz) | ||||
| 1Hz (100.000kHz-999.999kHz) | ||||
| 10Hz (1.00000MHz-2.00000MHz) | ||||
| Δοκιμή εναλλασσόμενου ρεύματος τρόπος σημάτων |
Εκτιμημένη αξία (ALC ΜΑΚΡΙΆ) |
Θέστε την τάση ως τάση Hcur όταν το τερματικό δοκιμής είναι ανοικτό | ||
| Θέστε το ρεύμα για να είστε η τρέχουσα ροή από Hcur όταν το τερματικό δοκιμής βραχυκυκλώνεται |
||||
| Σταθερή αξία (ALC ΕΠΆΝΩ) |
Κρατήστε την τάση στο DUT όπως την καθορισμένη αξία | |||
| Κρατήστε το ρεύμα στο DUT όπως την καθορισμένη αξία | ||||
| Επίπεδο δοκιμής | Τάση εναλλασσόμενου ρεύματος | 5mVrms-20Vrms | Φ ≤1MHz5mVrms-20Vrms | |
| Φ >1MHz5mVrms-15Vrms | ||||
| Ακρίβεια | ± (10%×Set Value+2mV) (εναλλασσόμενο ρεύμα λιγότερο από 2Vrms) | |||
| ± (αξία +5mV 10%×Set) (εναλλασσόμενος ρεύμα >2Vrms) | ||||
| Ψήφισμα | 1mVrms (5mVrms-0.2Vrms) | |||
| 1mVrms (0.2Vrms-0.5Vrms) | ||||
| 1mVrms (0.5Vrms-1Vrms) | ||||
| 10mVrms (1Vrms-2Vrms) | ||||
| 10mVrms (2Vrms-5Vrms) | ||||
| 10mVrms (5Vrms-10Vrms) | ||||
| 10mVrms (10Vrms-20Vrms) | ||||
| Ρεύμα εναλλασσόμενου ρεύματος | 50μArms-100mArms | |||
| Ψήφισμα (εσωτερική αντίσταση 100Ω) | 10μArms (50μArms-2mArms) | |||
| 10μArms (2mArms-5mArms) | ||||
| 10μArms (5mArms-10mArms) | ||||
| 100μArms (10mArms-20mArms) | ||||
| 100μArms (20mArms-50mArms) | ||||
| 100μArms (50mArms-100mArms) | ||||
| Δοκιμή RDC | Τάση | 100mV-20V | ||
| Ψήφισμα | 1mV (0V-1V) | |||
| 10mV (1V-20V) | ||||
| Τρέχων | 0mA-100mA | |||
| Ψήφισμα | 10μA (0mA-10mA) | |||
| 100μA (10mA-100mA) | ||||
| ΣΥΝΕΧΗΣ προκατάληψη | Τάση | 0V-±40V | ||
| Ακρίβεια | AC=<2v 1=""> | |||
| AC>2V 2%×Set Value+8mV | ||||
| Ψήφισμα | 1mV (0V-1V) | |||
| 10mV (±1V- ±40V) | ||||
| Τρέχων | 0mA-±100mA | |||
| Ψήφισμα | 10μA (0mA-10mA) | |||
| 100μA (10mA-100mA) | ||||
| Ενσωματωμένο ρεύμα πηγή |
Τρέχων | 0mA-2A | ||
| Ακρίβεια | I>5mA ± (2%×Set Value+2mA) | |||
| Ψήφισμα | 1mA | |||
| Τελική διαμόρφωση δοκιμής | Τέσσερα τελικό ζευγάρι | |||
| Μήκος καλωδίων δοκιμής | 0m, 1m, 2m, 4m | |||
| Σύνθετη αντίσταση παραγωγής | 30Ω, ±4%@1kHz | |||
| 100Ω, ±2%@1kHz | ||||
| Υπολογισμός |
Η απόλυτη απόκλιση από την ονομαστική αξία Δ, η απόκλιση ποσοστού από την ονομαστική αξία Δ% |
|||
| Ισοδύναμος τρόπος | Σειρά, παράλληλος | |||
| Λειτουργία βαθμολόγησης | ΑΝΟΙΚΤΟΣ, ΚΟΝΤΟΣ, ΦΟΡΤΙΟ | |||
| Μέσος όρος μέτρησης | 1-255 | |||
| Επιλογή σειράς | ΑΥΤΟΚΙΝΗΤΟ, ΛΑΒΗ | |||
| Σειρά διαμόρφωση |
LCR | 100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ | ||
| Rdc | 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ | |||
| Μέτρηση του χρόνου (κα) | Γρήγορα +: 1ms | |||
| Γρήγορα: 3.3ms | ||||
| Μέση: 90ms | ||||
| Αργός: 220ms | ||||
| Υψηλότερη ακρίβεια | 0,05% (αναφερθείτε στο εγχειρίδιο οδηγίας για τις λεπτομέρειες) | |||
| Σειρά επίδειξης μέτρησης | ||||
| Καίσιο, CP | 0.00001pF-9.99999F | |||
| LS, Lp | 0.00001μH-99.9999kH | |||
| Δ | 0.00001-9.99999 | |||
| Q | 0.00001-99999.9 | |||
| Ρ, Rs, Rp, Χ, Ζ, RDC | 0.001mΩ-99.9999MΩ | |||
| Γ, Β, Υ | 0.00001μs-99.9999S | |||
| VDC | ±0V-±999.999V | |||
| IDC | ±0A-±999.999A | |||
| θr | -3.14159-3.14159 | |||
| θd | -179.999°-179.999° | |||
| Δ% | ± (0.000%-999.9%) | |||
| Πολλών χρήσεων παράμετρος ανίχνευση καταλόγων |
Αριθμός σημείων |
201 σημεία, μέσοι χρόνοι μπορούν να τεθούν για κάθε σημείο, και κάθε σημείο μπορεί να ταξινομηθεί χωριστά |
||
| Παράμετρος | Συχνότητα δοκιμής, τάση εναλλασσόμενου ρεύματος, ρεύμα εναλλασσόμενου ρεύματος, ΣΥΝΕΧΉΣ ΠΡΟΚΑΤΕΙΛΗΜΜΈΝΗ τάση, ΣΥΝΕΧΈΣ ΠΡΟΚΑΤΕΙΛΗΜΜΈΝΟ ρεύμα (100mA), ΣΥΝΕΧΈΣ ΠΡΟΚΑΤΕΙΛΗΜΜΈΝΟ ρεύμα (2A) | |||
| Τρόπος ώθησης | Ακολουθία ΑΚΟΛΟΥΘΗ: Μετά από μια ώθηση, το μέτρο σκουπίζει καθόλου τα σημεία, και το /EOM/INDEX παραγωγή μόνο μιά φορά | |||
| STEP βημάτων: Εκτελέστε μια μέτρηση σημείου σκουπισμάτων κάθε φορά που προκαλείται, και τα αποτελέσματα το /EOM/INDEX κάθε σημείου, αλλά το αποτέλεσμα συγκριτών σκουπισμάτων καταλόγων είναι μόνο παραγωγή στο τελευταίο /EOM | ||||
| Άλλα χαρακτηριστικά γνωρίσματα | 1. Οι παράμετροι ανίχνευσης και οι παράμετροι δοκιμής έχουν τις πολλαπλάσιες λειτουργίες αντιγράφων | |||
| 2. Η καθυστέρηση μπορεί να τεθεί για κάθε σημείο ανίχνευσης | ||||
| Συγκριτές | Κάθε σημείο σκουπισμάτων μπορεί να μετρήσει μέχρι τέσσερις παραμέτρους δοκιμής, κάθε παράμετρος μπορεί να θέσει ανώτερος και χαμηλότερα όρια, όλες οι παράμετροι δοκιμής είναι κατάλληλες, το σήμα ΠΕΡΑΣΜΑΤΩΝ παραγωγής, διαφορετικά παραγωγή ΑΠΟΤΥΓΧΑΝΕΙ το σήμα, όχι ανώτερος και χαμηλότερα τα όρια τίθενται, καμία κρίση | |||
| Γραφική ανίχνευση | Σημεία ανίχνευσης | 51, 101, 201, 401, 801 προαιρετικά | ||
| Τα αποτελέσματα | Η ακραία αξία κάθε παραμέτρου και η αξία παραμέτρου σκουπισμάτων στο σημείο όπου ο δρομέας βρίσκεται και η αντίστοιχη αξία παραμέτρου δοκιμής | |||
| Τροχιά ανίχνευσης | 1-4 παράμετροι δοκιμής μπορούν να επιλεχτούν αυθαίρετα, η καμπύλη ανίχνευσης μπορεί να διαιρεθεί σε μια οθόνη, δύο οθόνες, ή τέσσερις οθόνες. | |||
| Σειρά επίδειξης | Σε πραγματικό χρόνο αυτόματος, κλειδωμένος | |||
| Ισότιμος κυβερνήτης | Λογαριθμικός, γραμμικός | |||
| Παράμετροι ανίχνευσης | Συχνότητα, τάση εναλλασσόμενου ρεύματος, ρεύμα εναλλασσόμενου ρεύματος, ΠΡΟΚΑΤΆΛΗΨΗ DCV/ΠΡΟΚΑΤΆΛΗΨΗ DCI (100mA)/ΠΡΟΚΑΤΆΛΗΨΗ DCI (2A) | |||
|
Ώθηση τρόπος |
ενιαίος | Με το χέρι προκαλέστε μιά φορά, και ολοκληρώστε μια ανίχνευση δείχνει από την αρχή το τελικό σημείο, και το επόμενο σήμα ώθησης αρχίζει μια νέα ανίχνευση | ||
| συνεχής | Άπειρη ανίχνευση βρόχων από την έναρξη στο τέλος | |||
| Τα αποτελέσματα σώζουν | Γραφική παράσταση, αρχεία | |||
| Συγκριτές | Δοχείο | 10Bin, ΠΕΡΑΣΜΑ, ΑΠΟΤΥΧΕΤΕ | ||
| Ρύθμιση απόκλισης δοχείων | Αξία απόκλισης, αξία απόκλισης ποσοστού, μακριά | |||
| Τρόπος δοχείων | Ανοχή, συνεχής | |||
| Αρίθμηση δοχείων | 0-99999 | |||
| Διάκριση |
Μέχρι τέσσερις σειρές ορίου παραμέτρου μπορούν να τεθούν για κάθε αρχείο. Ο αντίστοιχος αριθμός αρχείου επιδεικνύεται μέσα στη θέτοντας σειρά των τεσσάρων αποτελεσμάτων παραμέτρου δοκιμής. χωρίς τον ανώτερο και χαμηλότερα τα όρια αγνοούνται αυτόματα. |
|||
| PASS/FAIL ένδειξη | Συναντήστε bin1-10, το φως ΠΕΡΑΣΜΑΤΩΝ στο μέτωπο - η επιτροπή είναι ανοικτή, διαφορετικά το FAIL φως είμαει ανοικτό | |||
| Κρύπτη στοιχείων | 201 αποτελέσματα μέτρησης μπορούν να διαβαστούν στις batch | |||
| Κλήση καταστημάτων | Μέσα | Αρχείο ρύθμισης δοκιμής αμετάβλητης μνήμης περίπου 100M | ||
| Εξωτερικό USB | Αρχείο ρύθμισης δοκιμής, πυροβοληθείσα οθόνη γραφική παράσταση, αρχείο αρχείων | |||
| Κλειδαριά πληκτρολογίων | Το μέτωπο - τα κλειδιά επιτροπής μπορούν να κλειδωθούν, άλλες λειτουργίες που επεκτείνονται | |||
| Διεπαφή | ΟΙΚΟΔΕΣΠΌΤΗΣ USB | 2 οι λιμένες ΟΙΚΟΔΕΣΠΟΤΏΝ USB, μπορούν να συνδέσουν το ποντίκι και το πληκτρολόγιο συγχρόνως, μόνο ένας δίσκος του U μπορεί να χρησιμοποιηθεί συγχρόνως | ||
| ΣΥΣΚΕΥΉ USB | Καθολική τμηματική υποδοχή λεωφορείων, μικρός τύπος Β (4 θέσεις επαφών) το συμβατό σύστημα με USB TMCUSB488 και USB2.0, ο θηλυκός συνδετήρας χρησιμοποιείται για να συνδέσει έναν εξωτερικό ελεγκτή. | |||
| Τοπικό LAN | 10/100M Ethernet προσαρμοστικό | |||
| ΧΕΙΡΙΣΤΗΣ | Χρησιμοποιημένος για την παραγωγή σημάτων δοχείων | |||
| Εξωτερικός ΣΥΝΕΧΗΣ ΠΡΟΚΑΤΕΙΛΗΜΜΕΝΟΣ έλεγχος | Υποστήριξη TH1778A | |||
| RS232C | Τυποποιημένα 9 καρφώνουν, διασχίζουν | |||
| RS485 | Μπορέστε να δεχτείτε την τροποποίηση ή εξωτερικό RS232 στην ενότητα RS485 | |||
| Δύναμη-στο χρόνο προθέρμανσης | 60 λεπτά | |||
| Τάση εισαγωγής | 100-120VAC/198-242VAC επιλογή, 47-63Hz | |||
| Κατανάλωση ισχύος | Περισσότερο από 130VA | |||
| Μέγεθος (WxHxD) mm3 | 430x177x265 | |||
| Βάρος (κλ) | 11kg | |||
Συνένοχος
| Πρότυπα | ||||||
| Όνομα εξαρτημάτων | Πρότυπο | |||||
| Προσάρτημα | TH26048 | |
||||

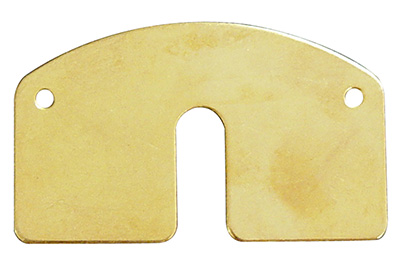

| Βραχυκύκλωμα | TH26010 |  |
||||
| Μόλυβδος δοκιμής του Kelvin με την τέσσερις-τελικές μόνωση και την κλειδαριά κιβωτίων | TH26011BS | |
||||
| Προαιρετικός | ||||||
| Όνομα εξαρτημάτων | Πρότυπο | |||||
